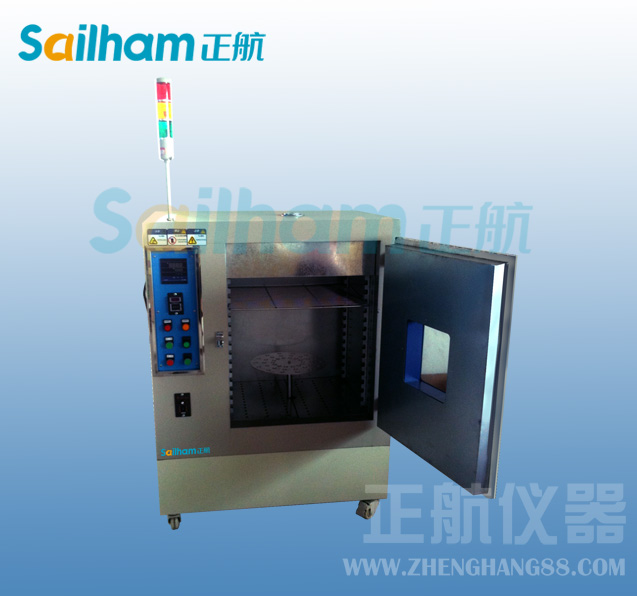

恒溫恒濕箱/小型恒溫恒濕試驗箱傳感器和執行元件

恒溫恒濕箱/小型恒溫恒濕試驗箱鍵盤和顯示屏用來完成人機對話，顯示屏顯示溫度濕度數值，鍵盤完成溫度和濕度的設置工作。控制中心是用來接受傳感器信號以及鍵盤設置信號，即時輸出顯示信號給顯示屏，再就是控制中心根據溫度和濕度的要求驅動執行元件K1 或K2 或K3 。

一般來說，只要輸入的工作電壓正常，控制中心、鍵盤、顯示屏的電器故障極低，對維修人員而言，在這里就不做詳細介紹。

下面著重介紹一下傳感器和執行元件。溫度傳感器的種類很多，本設備采用 半導體元件測量溫度，其特性具有負溫度系數，也就是隨溫度升高其阻值變小。本設備用了兩個溫度傳感器，一個傳感器測量室內空氣溫度，另一個傳感器表面包著紗布，將多余紗布放在一個小水槽里吸水傳到傳感器上，該傳感器測量的是水蒸發時的溫度。

恒溫恒濕箱/小型恒溫恒濕試驗箱相當于我們經常看到的普通溫度計，一只測量空氣溫度，另一只下面包著紗布放在水槽里，測量水蒸發時的溫度，通過濕度對照表就可以查到當前空氣的濕度值。本設備的控制中心就是根據這一原理來判斷室內的濕度是否符合要求的。
