光纖耦合與特性測試實驗GCFC-B

一、產品簡介
我國的有源器件公司基本定位于進口有源芯片，在國內做耦合封裝；對于集成的波導器件，目前也基本是進口芯片在國內做耦合封裝；對于分立的微光器件，國內毫無疑問已經成為了“世界工廠”，這些器件的每一個端口都至少需要與一根光纖耦合，也意味著大量相關技術人員需求。
GCFC-B型實驗系統通過實驗設計有助于培養學生掌握光纖與光源耦合的各種知識。

二、教學目的
1、了解光源與光纖耦合的方法
2、熟悉光路調整過程；了解對光源與光纖耦合過程中影響效率的主要因素
3、測繪橫向位移、縱向位移以及角度與耦合功率的關系曲線，了解1dB容差的基本含義，了解耦合系統的可操作性
4、認識光纖的數值孔徑以及纖芯模場直徑對耦合效率的影響；掌握不可見光光路的調整；了解glens準直器的工作原理
5、測繪出兩個glens準直器的耦合效率隨橫向位移、縱向位移以及角度變化關系曲線，認識glens準直器
6、理解影響耦合效率的各種因素

三、儀器功能
1、可見LD的光纖耦合（650nm）實驗
2、紅外激光與光纖的耦合 （850nm）實驗
3、光纖與光纖的耦合實驗
4、光源與準直器耦合實驗

四、實驗配置

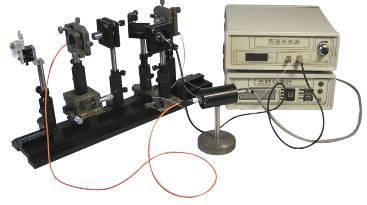

光纖功率計、雙波長光源、光纖耦合與特性測試操作平臺、法蘭盤、跳線、Glens 準直器、航空插頭線、實驗講義、測試報告等
